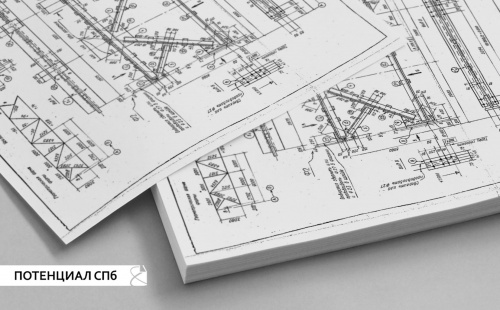

Особенности чертежей металлоконструкций

Чертежи металлоконструкций должны давать полное и исчерпывающее представление о возводимом сооружении, а также быть понятными для большинства специалистов. Ведь рабочая документация используется как на заводе, так и на строительной площадке. Правильно оформленный чертеж способствует высокой производительности и качеству работ. На основе проектной документации составляется смета, заказываются металлические изделия, осуществляется разметка, резка и монтаж конструкции.


Существует 2 комплекта чертежей

• КМ – чертежи металлоконструкций выполняются на основе утвержденного техзадания и содержат информацию о местности, климатических условиях, предполагаемых нагрузках, фундаменте, расположении и общем виде конструкции. Здесь учитываются многие факторы, ложащиеся в основу будущего проекта;
• КМД – деталировочные чертежи основываются на данных КМ и содержат все данные о металлоконструкциях: разметка, обработка, сборка, вид сварки, контроль качества, вплоть до схем болтов и сварочных швов. По этому проекту можно изготовить и смонтировать конструкцию.

Что содержит правильный чертеж?

1. Общие данные о характеристиках конструкций и технических требованиях;
2. Монтажные схемы, оформленные в соответствии с СН 202-76, 460-74 и ГОСТами;
3. Сварные, заклепочные и болтовые соединения: толщина швов, резьба болтов, высота гайки и пр.;
4. Чертежи отправочных деталей;
5. Примечания.

Способы чертежей

Благодаря современным технологиям стало доступно проектирование сложных конструкций с помощью 3D программ. К преимуществам таких модулей можно отнести возможность изменений и корректировок, автоматически вносящихся во все чертежи проекта. Такой подход исключает возможность ошибок и неточностей. Чертежи металлоконструкций связаны с разработкой мельчайших деталей, которые должны быть точно просчитаны и тщательно выверены.
